T系列
TH-540
高速钻铣加工中心
适用于AI液冷行业细密加工
手艺参数
| 名称 | 项目 | 单位 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 500 |
| Y轴行程 | mm | 400 | |
| Z轴行程 | mm | 350 | |
| 主轴鼻端到事情台的距离 | mm | 180 - 530 | |
| 主轴中心至Z轴护罩距离 | mm | 418 | |
| 事情台 | 事情台尺寸 | mm | 650 x400 |
| T形槽(尺寸×槽数×间距) | mm | 14×3×125 | |
| 事情台最大载重 | kg | 250 | |
| 主轴 | 转速 | rpm | 12000/20000/24000 |
| 主轴锥度 | # | BT30 | |
| 传动方法 | # | 直结式 | |
| 进给 | 三轴切削进给 | mm/min | 1 - 15000 |
| 三轴快速进给 | m/min | 48/48/48 | |
| 换刀系统 | 刀具数 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大长度 | mm | 250 | |
| 刀具直径（满刀/邻空刀） | mm | 100（邻空刀140） | |
| 刀库形式 | # | 夹臂式（伺服） | |
| 数控系统 | 控制系统 | # | FANUC 0I-MF / MITSUBISHI |
| 主轴电机功率 | kw | 2.2/11 | |
| 其他 | 所需空气压力 | kgf/cm3 | ≥6 |
| 电力需求 | KVA | 15 | |
| 形状尺寸（长x宽x高） | mm | 1680×2395×2540 |
加工应用

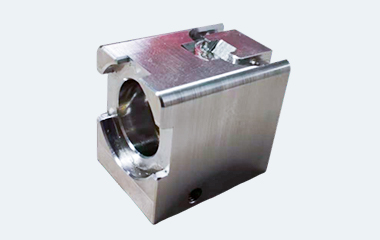

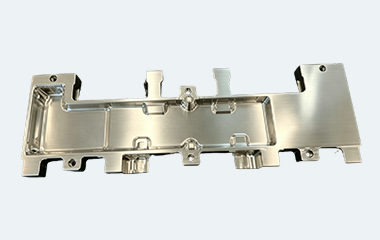

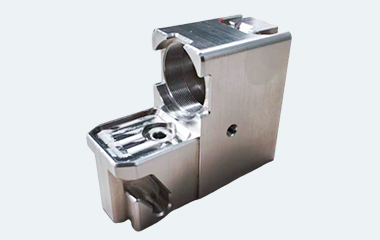

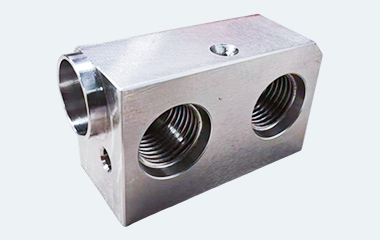

?高端数控装备零部件?：适用于需要高刚性加工的细密壳体、腔体、支架、模具等
-
01AI液冷行业
